钢筋

钢筋基本信息

中文名称	钢筋	外文名称	steel bar
交货状态为	直条和盘圆	学科分类	材料学
弯钩形式	半圆弯钩、直弯钩及斜弯钩	焊接方式	压焊;熔焊
加工工序	除锈;调直;切断;成型	机械性能	屈服点抗拉强度;伸长率;冷弯性
细钢筋	直径6~10mm	粗钢筋	直径大于22mm
绑扎方法	焊接;机械连接;绑扎连接	代换原则	等强代换;等面积代换

钢筋要求

钢筋加工制作时，要将钢筋加工表与设计图复核，检查下料表是否有错误和遗 漏，对每种钢筋要按下

料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。

施工中如需要钢筋代换时，必须充分了解设计意图和代换材料性能，严格遵守现行钢筋砼设计规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。凡重要部位的钢筋代换，须征得甲方、设计单位同意，并有书面通知时方可代换。

(1)钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺除锈。

(2)钢筋调直，可用机械或人工调直。经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5%。

(3)钢筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。

(4)钢筋弯钩或弯曲:

①钢筋弯钩。形式有三种，分别为半圆弯钩、直弯钩及斜弯钩。钢筋弯曲后，弯曲处内皮收缩、外皮

延伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸大于下料尺寸，应考虑弯曲调整值。

钢筋弯心直径为2.5d，平直部分为3d。钢筋弯钩增加长度的理论计算值:对转半圆弯钩为6.5d，对直

弯钩为3.5d，对斜弯钩为4.9d。

②弯起钢筋。中间部位弯折处的弯曲直径D，不小于钢筋直径的5倍。

③箍筋。箍筋的末端应作弯钩，弯钩形式应符合设计要求。箍筋调整，即为弯钩增加长度和弯曲调整

值两项之差或和，根据箍筋量外包尺寸或内包尺寸而定。

④钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯钩增加长度等规定综合考

虑。

a. 直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度，

b. 弯起钢筋下料长度=直段长度+斜弯长度-弯曲调整值+弯钩增加长度，

c. 箍筋下料长度=箍筋内周长+箍筋调整值+弯钩增加长度。

钢筋造价信息

市场价

信息价

询价

钢筋性能

钢筋工艺性能包括许多项目，针对不同产品的特点可提出不同的要求，如普通钢筋要求进行弯曲和反向弯曲(反弯)试验，某些预应力钢材则要求进行反复弯曲、扭转、缠绕试验。

所有这些试验的形式不同程度地模拟了材料在实际使用时可能涉及的工艺加工方式，如普通钢筋需要弯钩或弯曲成型，预应力钢丝有时需缠绕等，而其目的就是考核材料对这些特定塑性变形的极限承受能力，因而工艺性能也是对材料的塑性要求，且与上述延性(伸长率)要求是相通的，一般来说伸长率大的钢材，其工艺性能也好。

然而与拉伸时的单向受力状态相比，工艺性能试验的受力状态就复杂得多，试样变形类型与大小则各向(轴向、径向)不同，钢材的组织结构、晶粒大小、有害残余元素含量特别是内部和表面任何影响连续变形的缺陷如裂纹、夹杂等都可能影响和导致试验不通过。所以在某种意义上，对于考核钢材的质量，可以说工艺性能试验更为严格。

另外钢筋的反向弯曲试验本质上是一项应变时效敏感性试验这是由于钢水中一般都含有一定数量的游离氮(N)，也称残余氮，含量过高时，可导致钢材经塑性变形后在室温下脆化。

由于钢筋常常需弯曲成型以后使用，已经产生了塑性变形，如果材性变脆，结构就不能承受使钢筋再产生塑性变形的外加荷载(如地震)，所以国内外都将反弯试验作为一项重要技术要求列入钢筋标准，同时对钢的氮含量予以限制(不超过0.012%)。

研究表明，用于钢的微合金化的一些元素如钒、钛、铌等，特别是钒与氮有极好的亲和力，钢中加入钒可有效结合自由氮，钒与氮的结合还能进一步增强钒对钢的强化效果，因此有些标准也注明"如果有足够的与氮结合的元素存在氮含量可以高出标准规定"。

手法

由于锚固剂是以高强度材料作为骨料,以胶凝材料为结合剂,辅以高流态微膨胀防离析等物质配制而成,其成分以无机材料为主,有机材料为辅,对钢筋无锈蚀作用。因此，能在几小时内产生一定的锚固力。具有快凝、快硬、高强、无收缩、剪切强度高、贯入阻力小等特点。本工法适用于所有矿山巷道、隧道、水利、边坡支护等工程3m以内围岩层锚杆的支护。

钢筋按轧制外形分

①光面钢筋:I级钢筋(Q300钢钢筋)均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。

②带肋钢筋:有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。

③钢线(分低碳钢丝和碳素钢丝两种)及钢绞线。

④冷轧扭钢筋:经冷轧并冷扭成型。

钢筋常见问题

钢筋：挑檐构件钢筋在其他钢筋输入手算钢筋问他

这个A8@180分布筋在图片2里那样算对吗？不对应该怎么算？ 答：不对，A8-180是截面的纵向钢筋，前后是锚固的，你输入的这根形状是由楼面伸出折弯的，是A10-200才对。

钢筋抽样 钢筋布筋

按理论来讲应该一样的，但看是两个柱子的锚固是不是一样了，要是一样的话就从新定义一下就好了

钢筋钢筋钢筋

你好：目前市场上一级钢只有6.5的没有6个的，而三级钢筋一般都是直径6个的。

钢筋钢筋钢筋

负筋B12/200(2) 括号中的2是什么意思？ 答：。。。是指跨板受力筋跨过去2跨的长度。 ?

钢筋钢筋钢筋

负筋B12/200(2) 括号中的2是什么意思？ 答：。。。是指跨板受力筋跨过去2跨的长度。

钢筋分类

钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类:

一、按直径大小分

钢丝(直径3~5mm)、细钢筋(直径6~10mm)、粗钢筋(直径大于22m

m)。

二、按力学性能分

Ⅰ级钢筋(235/420级);Ⅱ级钢筋(335/455级);Ⅲ级钢筋(400/540)和Ⅳ级钢筋(500/630)

三、按生产工艺分

热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。

(四)按在结构中的作用分:

受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等

配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:

1.受力筋--承受拉、压应力的钢筋。

2.箍筋--承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。

3.架立筋--用以固定梁内钢箍的位置，构成梁内的钢筋骨架。

4.分布筋--用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。

5.其它--因构件构造要求或施工安装需要而配置的构造筋。如腰筋、预埋锚固筋、预应力筋，环等

钢筋成品

钢筋混凝土用余热处理钢筋余热处理钢筋:热轧后立即穿水，进行表面控制冷却，然后利用芯部余热自身完成回火处理所得的成品钢筋。

带肋钢筋:表面通常带有两条纵肋和沿长度方向均匀分布的横肋的钢筋。

月牙肋钢筋:横肋的纵截面呈月牙形，且与纵肋不相交的钢筋。

纵肋:平行于钢筋轴线的均匀连续肋。

横肋:与纵肋不平行的其他肋。

带肋钢筋的公称直径:与钢筋的公称横截面积相等的圆的直径。

带肋钢筋的相对肋面积:横肋在与钢筋轴线垂直平面上的投影面积与钢筋公称周长和横肋间距的乘积之比。

看图识钢筋，钢筋分类大全

钢筋：是指钢筋混凝土用和预应力钢筋混凝土用钢材，其横截面为圆形，有时为带有圆角的方形。

钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材，其外形分为光圆钢筋和变形钢筋两种，交货状态为直条和盘圆两种。

钢筋分类

钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类，今日我们主要整理了按使用用途的分类：

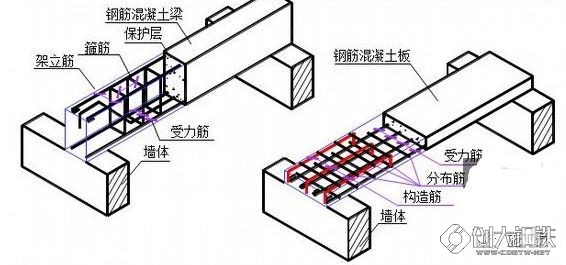

受力筋

指布置在梁或板的下部，承受拉力的那部分钢筋及抗剪切的起弯筋、吊筋等。

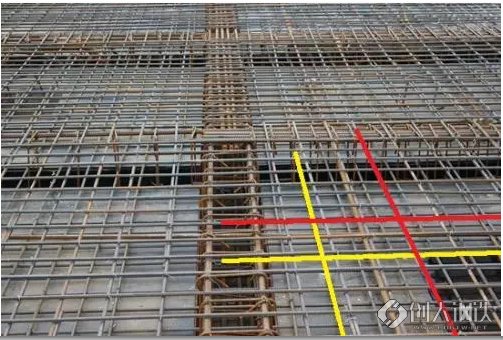

怎么样区分板受力筋跟分布筋？

（1）以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。

（2）以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；

（3）以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋， 负弯矩筋（如悬挑板 ）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

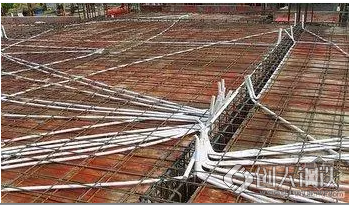

分布筋

出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝，属于构造钢筋。（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。）

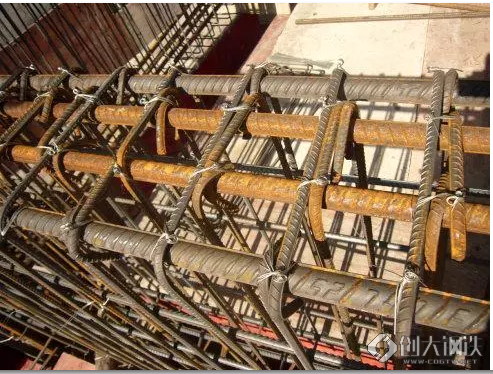

箍筋

用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

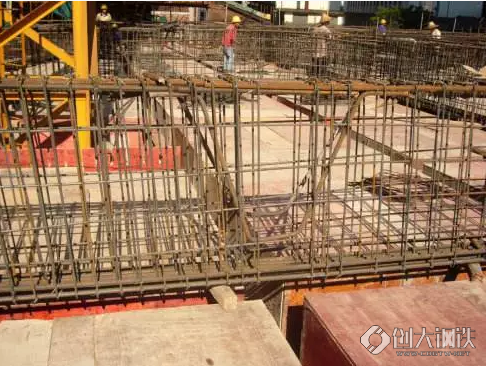

架立筋

是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。架立钢筋的直径与梁的跨度有关。）

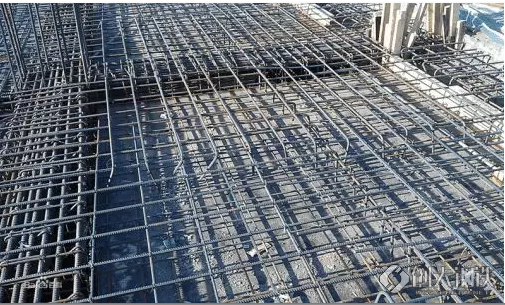

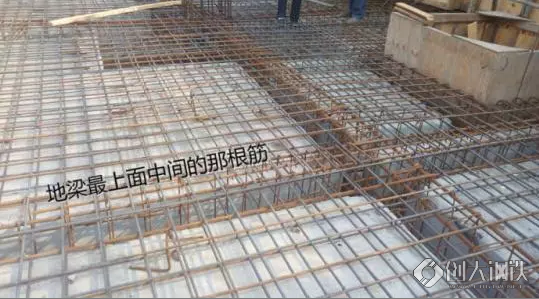

贯通筋

是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

架立筋和贯通筋有什么区别？

在钢筋布置上,架立钢筋是布置本跨的1/3。也就是说，本跨梁存在左右支座钢筋。通长钢筋是全长布置,架立筋起架立作用，一定的受压作用，可以在一定程度上提高梁的承载力。

贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。贯通筋既可以是受力钢筋，也可以是架力钢筋。

架力筋也有贯通的，如规范中规定在梁上部两侧的架力筋必须是贯通的，此时的架力筋在支座处也可承担一部份负弯矩。

如果在梁的上下都有通长的钢筋，一般在梁上（受压区）且直径较小的是架力筋，在梁下的是都受力钢筋。

负筋

就是负弯矩钢筋，弯矩的定义是下部受拉为正，而梁板位置的上层钢筋在支座位置根据受力一般为上部受拉，也就是承受负弯矩，所以叫负弯矩钢筋。（支座有负筋,是相对而言的，一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋，一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋，梁或板的面筋就是负筋）

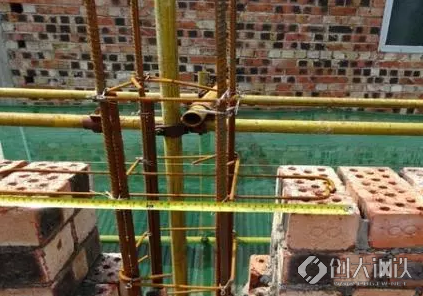

拉结筋

在无法同时施工的两个或多个构件之间预留的起拉结作用的钢筋就是拉结筋。是加强框架填充墙与柱连结的受力钢筋，提高了填充墙稳定性和抗震能力。

腹筋

一般位于梁两侧中间部位而得来的，是梁中部构造钢筋，主要是因为有的梁太高，需要在箍筋中部加条连接筋（梁侧的纵向构造钢筋实际中又称为腰筋）。

在梁高450mm，就应沿梁高两侧应设腰筋，所以数量上就不会少于2根。腰筋的直径最小的直径为10mm，间距不应大于200mm，同时面积配筋率不应小于百分之0.3，在梁两侧的纵向构造钢筋（腰筋）之间还要配置拉结钢筋。一般民用建筑的腰筋直径用16和18就可以了，拉筋用圆8。

本文链接http://www.shhorse.com/Article/ktsgdjgjfld_1.html

（本文来源于网络，悍马加固整理报道，如有侵权，请联系删除。另，转载请注明出处，否则后果自负。）

钢筋绑扎

.螺纹连接，绑扎仍为钢筋连接的主要手段之一。 钢筋绑扎时，钢筋交叉点用铁丝扎牢;板和墙的钢筋网，除外围两行

钢筋的相交点全部扎牢外，中间部分交叉点可相隔交错扎牢，保证受力钢筋位置不产生偏移;梁和柱的箍筋应与受力钢筋垂直设置，弯钩叠合处应沿受力钢筋方向错开设置。受拉钢筋和受压钢筋接头的搭接长度及接头位置符合施工及验收规范的规定。

钢筋的绑扎应该符合以下的规定

1.钢筋的交点须用铁丝扎牢;

2.板和墙的钢筋网片，另须在中间部分的相交点可相间隔交错的扎牢，但要保证受力钢筋不发生位移。双向受力钢筋网片，须全部扎牢;

3.梁和柱的钢筋，除了设计有要求外，箍筋应于受力筋垂直设置。

4.板、次梁与主梁交叉处、板的钢筋在上，次梁钢筋居中，主梁的钢筋在下;当有圈梁或垫梁时，主梁的钢筋在上。

钢筋允许偏差

钢筋表面不得允许有裂纹、结疤和折叠。

钢筋表面允许有凸块，但不得超过横肋的高度，钢筋表面上其他缺陷的深度和高度

不得大于所在部位尺寸的允许偏差。

尺寸、外形、重量和允许偏差

1)公称直径范围及推荐直径

钢筋的公称直径范围为6~25mm，标准推荐的钢筋公称直径为6、8、10、12、16、20、25、32、40、50mm。

2)带肋钢盘的表面形状及尺寸允许偏差

带肋钢筋横肋应符合下列基本规定:

横肋与钢盘轴线的夹角β不应小于45度，当该夹角不大于70度时，钢筋相对两面上横肋的方向应相反;

横肋与间距l不得大于钢筋公称直径的0.7倍;

横肋侧面与钢筋表面的夹角α不得小于45度;

钢筋相对两面上横肋末端之间的间隙(包括纵肋宽度)总和不应大于钢筋公称周长的20%;

当钢筋公称直径不大于12mm时，相对肋面积不应小于0.055; 公称直径为14mm和16mm，相对肋面积不应小于0.060;公称直径大于16mm时，相对肋面积不应小于0.065。

3)长度及允许偏差

a、长度:钢筋通常按定尺长度交货，具体交货长度应在合同中注明; 钢筋以盘卷交货时，每盘应是一条钢筋，允许每批有5% 的盘数(不足两盘时可有两盘)由两条钢筋组成。其盘重及盘径由供需双方协商规定。

b、长度允许偏差:钢筋按定尺交货时的长度允许偏差不得大于+50mm。

c、弯曲度和端部:直条钢筋的弯曲变应不影响正常使用，总弯曲度不大于钢筋总长度的0.4%;钢筋端部应剪切正直，局部变形应不影响使用。

钢筋重量表

Φ6=0.222㎏ Φ8=0.395㎏ Φ10=0.617㎏ Φ12= 0.888㎏ Φ14= 1.21㎏

Φ16=1.58㎏ Φ18=2㎏ Φ20=2.47㎏ Φ22= 3㎏ Φ25=3.86㎏

(0.617为圆10钢筋每米重量，钢筋的重量与直径的平方成正比。)

钢筋的重量=钢筋的直径*钢筋的直径*0.00617

一般计算时Φ12以下和Φ28的钢筋取小数点后3位，Φ14到Φ25的钢筋取小数点后2位。

钢筋可以加工成哪些种类的钢筋？

钢筋类别我们知道有，按强度级别分为HPB235、HRB335、HRB400、HBB500……

那可以加工成哪些种类的钢筋呢？这些钢筋的专业名词叫什么？都用于什么地方？

经常听到的就是梁钢筋，承台钢筋，柱子钢筋，箍筋，板钢筋，楼梯钢筋，等等，其实我们钢筋加工成的种类远远不止这么多，下面就来盘点盘点。

1、分布筋：大部分都是板钢筋用在基础板，楼面板，车库板，等等都会用到。板筋还分为：底部受力筋 、上部负筋、分布筋几种。负弯矩钢筋。在钢筋混凝土结构设计中，用来抵抗负弯矩的钢筋叫做负弯矩钢筋

2、箍筋：在梁和柱子上使用，用来绑扎成型。用来满足斜截面抗剪强度，并联结受力主筋和受压区混筋骨架的钢筋。分单肢箍筋、开口矩形箍筋、封闭矩形箍筋、菱形箍筋、多边形箍筋、井字形箍筋和圆形箍筋等。

3、拉筋：拉筋经常被叫做拉钩，用在柱子，梁，剪力墙，这三大结构件上面。拉筋主要是为提高钢筋骨架的整体性而起拉结作用

4、架立筋：用在梁上，主要作用是把受力钢筋固定在正确的位置上，并与受力钢筋连成骨架，从而充分发挥各自的力学性能。

5、吊筋：吊筋是将结构力传递至顶部，是提高梁承受集中荷载抗剪能力的一种钢筋，形状如元宝，又称为元宝筋。用在比较大的主梁和次梁交界地方。

6、加强筋：在结构设计过程中，加强建筑的受力结构，有出现结构悬挑过大，跨度过大，在这样的情况下，一些结构的承载力不足，就会使用到加强筋，或者加强板，，以增加结构的强度。

7、预应力筋：纵向预应力筋、竖向预应力筋和横向预应力筋。

8、梯子筋：就是像梯子一样的钢筋。梯子筋是用来保护，剪力墙两边钢筋的间距和钢筋保护层，像梯子一样的钢筋，可以代替主筋和拉筋。

9、马蹬筋：马凳筋用于较高的板，它的形状像凳子故俗称马凳，也称撑筋。用于上下两层板钢筋中间，起固定上层板钢筋的作用。马凳筋也是措施钢筋的其中一种。

10、通常钢筋：通畅钢筋就是不断掉，一般指的是梁，用机械连接把一根钢筋连接到底，其实柱子用电渣压力焊焊到顶，也可以说是通常钢筋。

11、植筋：最简单的理解就是，打一个洞插入钢筋就是植筋，建筑工程化学法植筋胶植筋，又叫种筋，是建筑抗震受力中的一种钢筋，用植筋胶和钢筋的咬合力作用的连接技术，用于加固。

化学法植筋是指在某一个地方、地面或墙上钻孔，然后注入高强植筋胶，。再插入钢筋或型材，胶固化后将钢筋与基材粘接为一体，是加固补最方便的方法，也是室内加固常用的一种建筑技术。

12、腰筋：腰筋有2种，一种是构造钢筋（G开头），一种是抗扭钢筋（N开头），位置在梁两边的中间部位，是梁中间的构造钢筋，主要是因为有的梁太高（ 梁高大于450 ）就会设置腰筋。

13、受力筋：受力筋也叫主筋，是主要受力的钢筋，是指建筑结构中，对受弯、压、拉等基本构件配置的主要用来受拉应力或者压应力的钢筋，使结构的承载力满足要求。

14、插筋：插筋就是插钢筋，一般柱子插筋多，基础、柱、墙等地方，浇混泥土基础或楼板前，根据柱子钢筋的大小尺寸，插筋的根数、深入构件中。

15、放射筋：放射筋在板上，房屋板上的四角上，放射状布置，所以叫作放射筋。

钢筋计算

重量

钢材理论重量计算的计量单位为公斤(kg)。其基本公式为:

W(重量，kg)=F(断面积m2)×L(长度，m)×ρ(密度，g/cm3)×1/1000

钢的密度为:7.85g/cm3，螺纹钢理论重量计算公式如下:

W=0.00617×d2(kg/m)

d=断面直径mm，如断面直径为12mm的螺纹钢，每米重量=0.00617×144=0.888kg

钢筋分类

钢筋分类

混凝土结构和预应力混凝土结构应用的钢筋有普通钢筋、预应力钢绞线、钢丝和热处理钢筋四种，其中后三种用作预应力钢筋。

普通钢筋都是热轧钢筋，分HPB235（Q235），d一8～20mm；HRB335（20Mnsi），d一6～50mm；HRB400（20MnSiV，20MnSiNb，20MnTi），d一6～50mm和RRB400（K20MnSi），d一8～40mm4种。

钢筋验收

钢筋出厂应有出厂质量证明书或试验报告单。每捆（盘）钢筋应有标牌，并分批验收堆放。验收内容包括查对标牌、外观质量检查及力学性能检验，合格后方可使用。

钢筋的力学性能检验

钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件做力学性能检验，其质量必须符合有关标准的规定。

钢筋的外观检查

钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。

热轧钢筋表面不得有裂纹、结疤和折叠，钢筋表面的凸块不允许超过螺纹的高度；冷拉钢筋表面不允许有裂纹和缩颈；钢绞线表面不得有折断、横裂和相互交叉的钢丝，表面无润滑剂、油渍和锈坑。

筋进场时，一般不做化学成分检验。钢筋在加工过程，当发现脆断、焊接性能不良或力学性能显着不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。

钢筋拉力试验

钢筋拉力试验机/卧式拉力机

钢筋表示方法

箍筋

⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

冷轧钢筋

我国自八十年代后期起，开始引进冷轧带肋钢筋生产设备。先后有南京、苏州、上海、青岛、沧州、昆明等地分别从德国、意大利等国引进11套设备。九十年代中期又有安徽、广东、江苏等省的合资或外商独资企业，从国外引进几条生产线。与此同时。国内有些科研单位和企业着手研制或仿制冷轧设备。迄今已有十多个单位在生产和销售冷轧钢筋全套设备，分布于北京、辽宁、江苏、河北、天津等地。还有一些设备生产企业，在几年来激烈的市场竞争中，由于产品性能不良或质量低劣被淘汰。

迄今国内已建冷轧带肋钢筋生产线约有400多条，年生产能力200万吨，分布在26个省、市。

从所了解的各省情况看，近几年来，在建设部和各省市建委的大力推动下，冷轧带肋钢筋的推广工作有了很大进展。一些省取得了突出的成绩，其中江苏、辽宁两省的推广面最大，在预制构件中已淘汰了冷拔低碳钢丝;在现浇混凝土结构中也有了数量较大的应用，四川、福建省的在这方面推广工作很有成绩。此外，北京、河北、湖南、安徽、山西、山东、广东、浙江、上海等省市也陆继开始推广应用。据不完全统计。仅1998年全国的推广量已超过60万吨。用于城乡住宅及公共建设的建筑面积达1.5亿平方米，今后还将有较大的增长。

在生产和应用技术方面，我国在引进的基础上有了发展，如冷轧带肋钢材抗拉强度由国外一个强度级别发展到三个级别:CRB550、CRB650和CRB800;应用范围也由国外的非预应力混凝土结构构件扩大到预应力混凝土构件。为推广应用钢筋，国家和一些省市主管部门组织编制了有关标准和图集。国家标准《冷轧带肋钢筋》GB13788─2008已经实施。行业标准《钢筋混凝土结构技术规程》JGJ95─2011已于2012年4月1日起施。

国家科委已将钢筋列入国家重点推广的项目。建设部将它纳入"九五"、"十五"期间建筑业重点推广的10项新技术之一(包含在"高效钢筋和预应力混凝土技术"项目内)。
